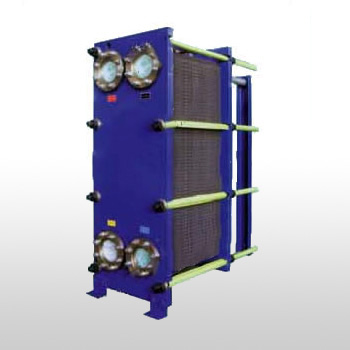

JP250板式换热器

产品介绍

一、JP250板式换热器技术参数：

型号Model	JP250
单片面积Active Area Per Plate	0.8m2，
板片波纹深度Nominal plate gap	3.8mm
板片厚度Thi ckness	0.6mm
板片角孔尺寸Port dim	250mm
流量Max flow rate	754m3／H
接管口径Connection diameter	DN250
工作压力Working pressure	0.6MPa、1.0MPa、1.6MPa

二、JP250板式换热器设备外形尺寸：

◆A为组装面积，C为******组装面积。
◆压紧尺寸L(mm)：L=(4.4±0．2) x 板片数
◆水流量是按单流程、板问流速为0．4m／s时计算的
◆保留数据更改的权利，以上数据仅供参考，具体以实物为准

1、板式换热器介绍
板式换热器是由框架、传热板片组及夹紧螺栓等主要部件组成。
2、板式换热器板片材质：
*不锈钢sus304 sus316l
净水、河川水、食物油、矿物油
*工业纯钛及钛钯合金ti tanium and pal ladium
海水、盐水、盐化物
*哈氏合金hadtelloy alloy
浓硫酸、盐酸、磷酸
*镍nickel
高温高浓度苛性钠
3、板式换热器垫片材质：
*丁腈橡胶r
水、海水、矿物油、盐水一15--1io~c
*高温橡胶bnbr -
高温矿物油、高温水 15--140~c
*三元乙丙epdm
热水、水蒸气、酸、碱一25--150~c
*氟橡胶 viton／fluorine rubber
强酸、强碱、矿物油、润滑脂和燃油等一5--180~c
*氯丁橡胶neoprene
酸、碱、矿物油、低分子量脂烃一35--130~c
*硅橡胶silicon rubber
高温和某些腐蚀性介质一65-200℃
4、板式换热器设计理念：
*板片带有增压的新型导流区设计是在板片导流区流速的地方采用多路通道增加压力，使整张板片中的流速达到均等，提高了板片的换热效率，减少了死角，改善了板片的结垢状况。
*板片挂口设计是在挂口处增加花纹设计，翻边周围的刚性。
*板片中间部位板槽设计足把板片内部的连续波纹断开，并存板片i}l增加了半槽结构，缓和板片所承受的压力，使板片压制成形后更、卜整，小易弯曲。
*板片互锁设计是在板片的四角压制特殊的机械互锁结构，改善了板片组装过程中容易串位泄露的现象，使板片组装起来便捷、美观。
*板片密封垫片采用免粘贴搭扣形式，减少运行维护成本，便于维修。
5、板式换热器的技术优势和特点：
*传热系数高：传热板片上的特殊波纹设计，可使流体在低的流速下产生强烈的湍流，湍流的自净效应又可防止污垢的产生，使得板式换热器的传热系数为管壳式换热器的3-5倍。
*经济性：相同换热量的前提下，与管壳式比较：投资少、运行费用低、维修费用低。
*可调整性：只需增加和减少板片即可满足工艺过程改变的需求。
*结构紧凑：在相同换热量的前提下，占用空间仅为管壳式的1／2一l／3
*易于洁洗维修
6、板式换热器设计选型：
(1)冷、热介质的物性参数，如酸碱度、氯根含量、粘度、密度、导热系数、比热等。
(2)冷、热介质的进出口温度。
(3)冷、热介质的流量或其中一种的流量。
(4)冷、热介质压力损失要求。
(5)板式换热器固有特性，如板片材料、密封胶垫材料等。
